HXYY-DZH75-01J-L 系列自动卷料焊接机
自动送铜带成型热压焊接机
定子引线自动压接焊接机

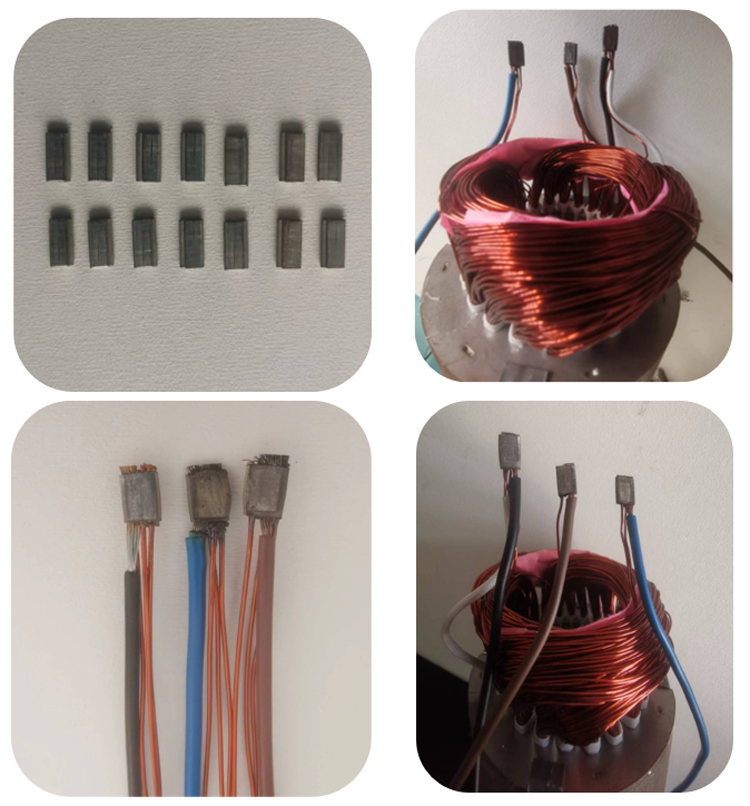

该设备适用于空调压缩机及三相电机，电动车电机，水泵电机等引线端子熔接，设备稳定性高，脱漆率高，三相电阻均衡稳定。
1.定子引线自动压接焊接原理

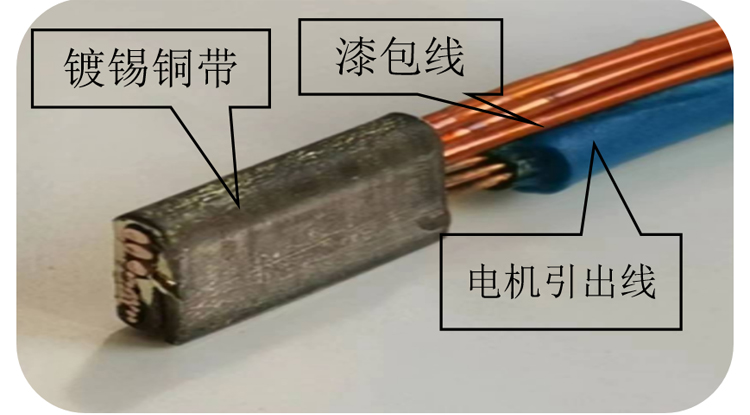

电极产生电阻热传到端子上，利用这个热量已经压力进行焊接，电阻热能保证首先剥离漆包线的漆膜，然后依靠端子的夹力来确保结合强度，漆包线不用事先去漆皮 本设备通过自动卷料形成G型端子，人工上料后，设备对组合焊件压焊平加热，使其产生塑性变形、融化（漆包线漆皮完全碳化），平通过再结晶和扩散等作用形成端子，使组合焊件熔接
2.设备操作流程
1.设备自动将铜带成型为G型开口端子，并且自动将端子送到焊接点上下电极处。
2.人工将漆包线或电线卡进端子
3.脚踏启动，下压后焊接放电，到设置的厚度，自动剪切多余线头。
4.重复作业
3.生产节拍 焊接一个端子，时间5-10S（只是漆包线焊接，节拍在5S左右；漆包线和电子线一起焊接，因为卡线的时间长，节拍在10S左右；
4.焊接能力适合10平方以内漆包线焊接，或10平方以内漆包线和导线焊接，漆包线线径小于或等于1.2mm；
5.适合以下类型电机 空调压缩机、减速电机、伺服电机、电动车电机、Y系统三相异步电机等；
6.设备功能概述；
6.1可以实现电机定子星点线漆包线自动压接焊接，漆包线和引出线连接时自动压接焊接；
6.2带自动裁切功能，焊接后可以将多余的线自动裁切；
6.3施耐德PLC，电机采用施耐德伺服电机；
6.4压力传感器，可以显示实际压力值，并保存压力值；
6.5有厚度监控检测功能，有厚度到达断电功能；
6.6SMC电器比例阀，含压力设置，可人机界面数字化设置压力曲线并保存；
6.7具有焊接电流监控，焊接时间监控，铜端子厚度监控，压力监控和上下限报警功能；
6.8可以保存每次焊接完成后参数（焊接电流、时间、厚度、压力）数据可统一保存，可以保存在PLC，可以在触摸屏显示查看；
6.9可以设定电极使用次数打磨提示和电极使用次数报废提示；
历史记录页面：端子厚度、压力、电流、时间统一保存和显示。MES可以通过协议读取数据
7.主要技术参数
电压：
380V(±5%)50-60Hz
最大功率（占空因数）:
45KVA
工作压力：
60bar/0.6MP
工作温度:
0º- ﹢40ºC
焊接温度：
500°C
耗气量：
5L/min
程序数：
20
电焊头压力范围：
气路≤800kg
铜带尺寸：
0.5*5;0.8*6
焊接时间：
2S-5S
焊接范围：
连接焊接能力：≤10mm2
尺寸：（长*宽*高）mm:
800*900*1753
8.冷却水箱技术参数
项目
型号
DZH50G-L
制冷量
特城机电
CW-5200
KW
1.45
输入总功率
KW
1.5
电源
AC 1P220V
水箱容量
L
6
机械重量
KG
100
机械尺寸
mm
650*500*830
9.烟雾净化器技术参数
型号
LN-DV650
电压V
220/50HZ
功率W
650
风量M³/h
1000
产品重量
55
尺寸MM
500*420*720
10.设备内部配置
序号
名称
品牌
功能/说明
1
焊接电源控制器
精源
中频逆变
2
变压器
精源
定制一体变压器，满足高负载使用
3
PLC
施耐德
功能强大，扩展性强
4
人机界面
施耐德
5
压力传感器
上海狄佳
6
伺服电机
施耐德
7
电器比例阀、精密稳压阀、电磁阀、压力开关等
SMC
8
导轨
TBI 上银
9
脚踏开关
德力西
质量优，使用寿命长
10
低压电器
施耐德
保证用电安全
11
制冷机
广州特域
XW-5300AN
12
烟雾净化器
激烟净
XL-300
